いまさら聞けないGM分解その4

NEW ! KOBA CUSTOM TRIGGER

グリップセフティを外す

いよいよ、銃の中心部分の分解にせまってきました。はじめてだとこんなことも感動モノなのです。

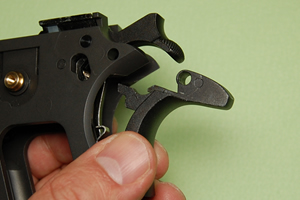

グリップセイフティは簡単に外せます。多少ハンマーに引っかかるかもしれませんが、写真のように落ち着いて外しましょう。

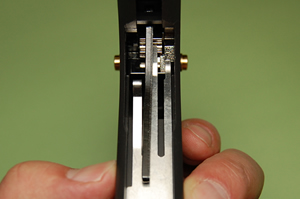

グリップセイフティを外した状態です。さきほどハウジングをテープで固定したけれど、固定しないと大きいシアーSPがすぐ外れしまい上部右に銀に輝くディスコネクターが落ちてきたりして、焦るんです。この状態をよーく観察しておきましょう。

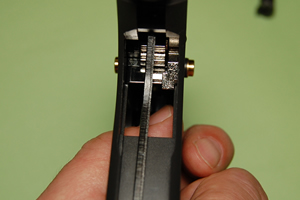

こちらはシアーSPを外した状態ですが、作業上、シアーSPを付け、前記に説明したようにハウジングは途中にセロテープで固定したままでいきましょう。


※ちなみにシアーSPですが、実銃では戦場で分解しなければならないのでマイナスドライバーの代わりになるそうです。

　ハンマーピン＆シアーピン

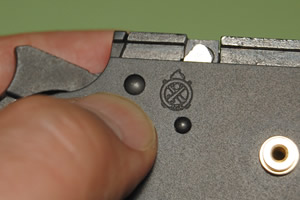

銃口から見て左側のハンマーピン（左）と

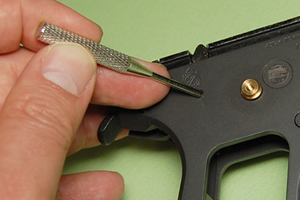

シアーピン（右下） の頭です。両方ともラウンドして若干出ています。指で反対側に押し出せそうです。そのままポロッと落ちる場合もありますが、堅い場合はやはりピンポンチなどで押し出してあげましょう、

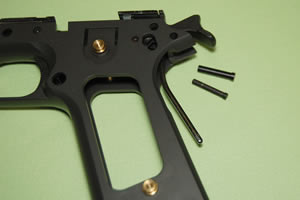

ハンマーピン、シアーピンも写真の反対側からしか外せません。念のため。写真右は両ピンとも抜いた状態です。　

シャーシを止めてるネジを外す。

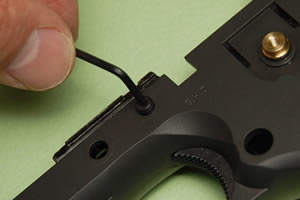

あと少しでシャーシが外せる。上の左右の写真の＋ネジと六角ネジを外そう。六角ネジはレンチが2mmのモノね。100円ショップで売っているのは数本セットになっているからどれかが合うはず。 セットのはリングから外した方が回しやすい。

　
