08/06/13

いまさら聞けないGM分解その5

NEW ! KOBA CUSTOM TRIGGER

シャーシを外そう！

さあ、シャーシを外します。上にそのまま引き抜きます。シャーシの後方にある銀色のパーツ(ノッカーロック)の下にあるスプリングを飛ばして無くさないように気をつけてください。
また、反対側にあるディスコネクターも落として無くさないように注意。

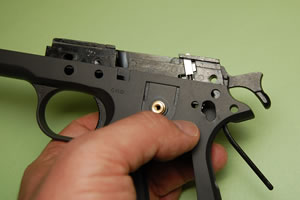

写真は引き抜いている途中です。

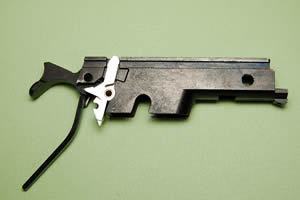

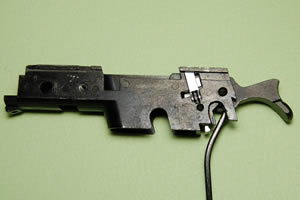

シャーシの両サイドです。右の写真の銀色のパーツがディスコネクター。のっかってるだけです。

　最後はマガジンキャッチを外します。

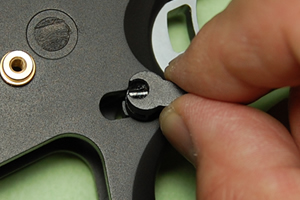

マガジンキャッチはマイナスネジを軽く押し込みながら左に90°くらい回します。そうすると中のストッパーが解除されますので反対側から指で押し上げます。

次に写真の角度くらいにキャッチを回転させれば
上に引き抜けます。戻す時はその逆です。 マガジンキャッチを外して、トリガーが抜き出せます。


　

yatta!　私にもここまで分解できた！

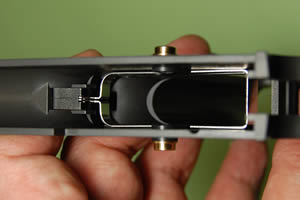

トリガー部分はもう簡単に外せます。グリップ上部内側の両サイドにレールが刻まれ、そこに沿うように引き抜きます。

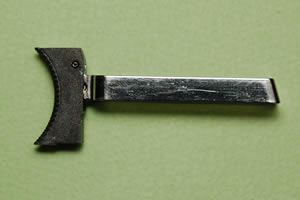

右の写真がトリーガー部分です。

その6カスタムトリガーへの交換はコチラ

ここまでの分解組み立てを繰返して練習してみて下さい。ここで紹介した分解方法が唯一の正解ではありません。熟練者たちは何度も失敗や発見を繰返して自分なりの正解にたどり着きます。ホビーとはそういうものだと私は思います。

※ビギナーの方へ、この『いまさら聞けないGM分解』へご意見等がありましたら、
いまさら聞けないGM分解係までご連絡ください。必ずお返事が出来るとは限りませんが今後のHP作りの参考にさせていただきます。この『いまさら聞けないGM分解』に関してはタニオコバへの直接のお電話やメールはご遠慮下さい。
とりあえず、日本語オンリーでお願いします。

シャーシの分解やスライドの分解はここでは省略。別の機会に！
